电缆绕包带材料相关知识
来源： 发布时间：2018-01-26 点击量：16830
电线电缆选用绕包带之原因
1. 使线材成圆柱状（有的芯线不需要总绞，外面只包一层包带）；
2. 防止线材松散；
3. 屏蔽，使信号不受干扰；
4. 在导体与屏蔽线之间起绝缘作用；
包带材料

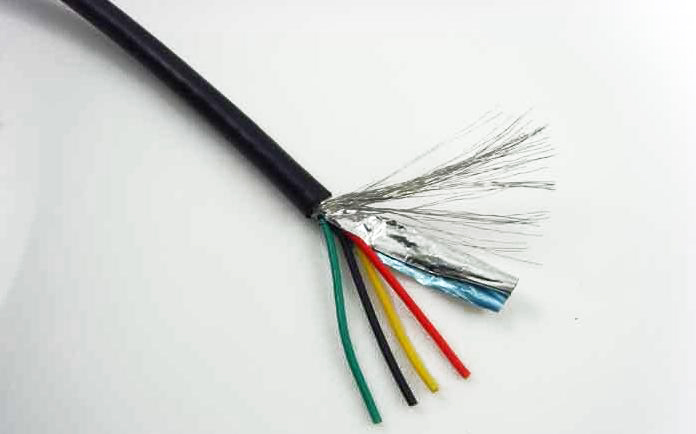

1. 铝箔麦拉
有单面热熔自粘和双面热熔自粘，一般用单面，遮蔽面积小，遮蔽电阻大。
线材包带有两种方式：
Facc-in：铝箔向内，用在没有线材不再经过编制或缠绕的线材场合，也起遮蔽作用； Facc-out 铝箔相对铜箔而言，铝箔软且便宜，因此使用特别广泛。
2. 麦拉带
又称聚酯带，具有良好的抗张强力,有防止松散的作用.例如用在电线电缆场合.
2. PTFE带
也可以称作聚四氟乙烯电缆绕包带，本产品由聚四氟乙烯分散树脂制备而成，拥有特殊的纤维状微孔结构。产品具有相对密度低、介质损耗低且受温度和信号频率变化的影响小、介电常数稳定、耐温性能优异（长期使用温度-150~260℃）、耐候性能好等特点，是非常理想的高频电线电缆介质材料。
此外还有铜箔（ρ=8.89），PE带（ρ=0.93），发泡PP带等等。
包带机
目前有两种：
1.附于绞线机/集合机上，适用于宽包带；
2.专用包带机，适用于较小包带；
包带方式
包带方式分纵包和横包，横包又分卷包和斜包两种方式。纵包用在扁平线材和芯线不需要总绞的场合，不要求柔软度；斜包速度快；卷包柔软度好。
选择带宽：
卷包时W=3D，斜包时W=4～5D，并可以参考公司采购之包带材料宽度（w为带宽，D为包带前线材外径，又称包带下径）。
包带重叠度取决于线材直径，一般来说，不超过1/4圆弧长。
包带所用的眼模（包带进入束绞机须通过的模具）选用不可过大或过下，一般取包带后的外径（D+0.3）mm。
